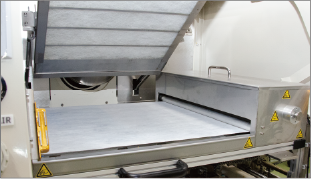

喷雾式助焊剂涂覆装置SSF2系列

采用定量泵,可稳定涂覆助焊剂

  • 触摸操作面板
  • 输送传送带
  • 输送爪清洗功能
  • 集尘单元
  • 信号塔
  • 喷嘴清洗功能
  • 涂覆流量计
  • 入口插入导轨(手动用 长度300mm)
  • 入口转移传送带(角度调整式 长度300mm)
  • 出口转移传送带(长度300mm)
  • 1次空气的压力按钮
  • IPA槽的液量管理(喷嘴清洗用)
  • 指定色
  • 轨线变更
  • 涂覆流量不足警报


  SSF2-400 SSF2-500
装置尺寸(L×W×H) 1,350x1,311x1,378mm 1,350x1,413x1,378mm
装置重量(约) 300kg 400kg
轨线 780±20mm 780±20mm
输送速度 0.5-2.0m/min 0.5-2.0m/min
目标基板(W×L) 50x100-400x450mm 50x100-500x400mm
部件高度 ≤100mm、≥15mm ≤150mm、≥15mm
供气 ≥0.5Mpa ≥0.5Mpa
电源 3-phase、200V、approx. 1.3kW 3-phase、200V、approx. 1.3kW
  SSF2-609
装置尺寸(L×W×H) 1,350x1,540x1,378mm
装置重量(约) 400kg
轨线 780±20mm
输送速度 0.5-2.0m/min
目标基板(W×L) 50x100-610x610mm
部件高度 ≤150mm、≥15mm
供气 ≥0.5Mpa
电源 3-phase、200V、approx. 1.3kW

关于“无铅”和“无卤”的定义,
无铅:根据EU RoHS规定,铅含有率在1000ppm(0.1wt%)以下为无铅。
无卤:根据IEC(International Electrotechnical Commission)61249-2-21及IPC(the Institute of Printed Circuits)4101B1规格,符合下述标准为无卤。
 氯(Cl)含有率:0.09wt%(900ppm)以下,
 溴(Br)含有率:0.09wt%(900ppm)以下,
 氯及溴含有量总量:0.15wt%(1500ppm)以下。
