采用稳压流动方式的自动焊接系统，实现节能
- 通过采用NH偏流板，实现稳压和镜面射流
- 通过强化预热器性能和加大喷流压力，提高TH部上锡高度
- 调整结构设计，减少耗费电力达41%（与常规产品比较）
稳压流动方式
- 无整流板
- 无需进行槽内分解维护
- 稳定射流
- 确保TH上锡
利用NH偏流板减轻巨大波动
- 稳压与镜面射流
喷流波的目测形状
- 无整流板，无氧化物堵塞孔眼，喷流稳定

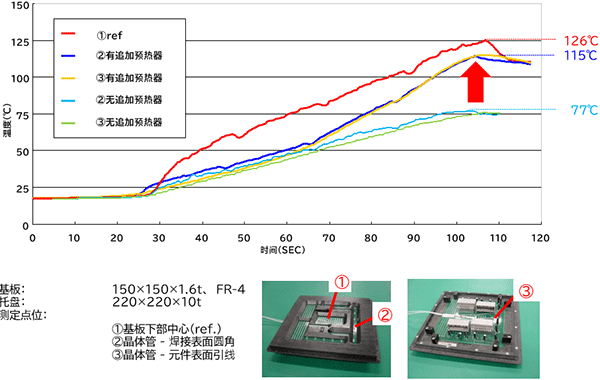

预热器机构
- 板式加热器的均热化
- 远红外线面板 4张×4控制
- 通过装载上部预热器，也可用于高热容量工件
- SPF2通过增大喷流压力和强化加热性能，提高了TH部上锡高度

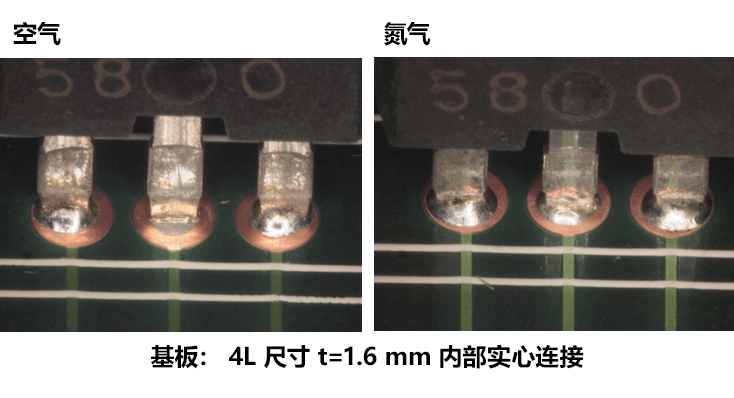

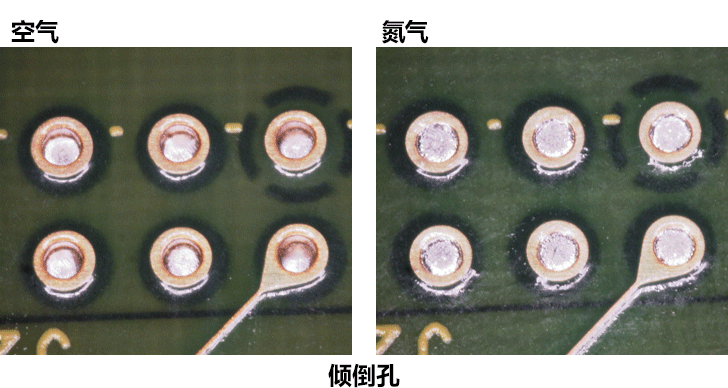

适用氮气 N系列
- 满室方式
- 标准搭载有助焊剂回收机构
- 确保高品质
- 减少氧化物
稳压流动槽
- 维护结构方便
- 标准装备有防焊料飞溅外罩（仅N系列）
- 触摸面板＋PLC控制
- PH远红外线板式加热器 4张（4区块控制）
- 轨线780±20mm
- 输送树脂爪
- 射流外部体积
- 宽度可调指示器
- 基板下部冷却风机单元
- 信号塔
- 带入口/出口护套链式传送带
- 氧气浓度计（N系列）
- 焊料槽自动上下、拉出（N系列）
- 防焊料翘起夹具（N系列）
- 特殊表面处理（焊料槽、喷嘴、管道、射流轴）
- 爪清洗单元
- 输送传送带升降机构
- 焊料槽接口规格
- 断续射流
- 波高侧导板
- 浇铸机
- 焊料槽电动升降（以N系列为标准）
- 焊料槽电动拉出（以N系列为标准）
- 热风预热器（4区块控制）
- 备用焊料槽拉出推车
- 焊料槽高度表
- 发泡式助焊剂装置
- 助焊剂控制器
| SPF2-300 | SPF2-400 | |
|---|---|---|
| 装置尺寸(L×W×H) | 4,340x1,340x1,540mm | 4,340x1,340x1,540mm |
| 装置重量（约） （所含无铅焊料M705重量 约） |
1,910kg (390kg[Sn-3.0Ag-0.5Cu]) |
1,910kg (390kg[Sn-3.0Ag-0.5Cu]) |
| 轨线 | 780±20mm | 780±20mm |
| 输送速度 | 0.5-2.0m/min | 0.5-2.0m/min |
| 目标基板(W×L) | 50x100-300x450mm | 50x100-400x450mm |
| 部件高度 | ≤120mm、≥5mm | ≤120mm、≥5mm |
| 预热器单元（加热区域长度） | 1,600(400/zonex4)mm | 1,600(400/zonex4)mm |
| 焊接部（约） | 390kg(M705、Sn-3.0Ag-0.5Cu) | 390kg(M705、Sn-3.0Ag-0.5Cu) |
| N2气体供应 | - | - |
| 供气 | - | - |
| 电源 | 3phase、200V、approx. 32.5kW | 3phase、200V、approx. 32.5kW |
| SPF2-500 | SPF2-609 | |
|---|---|---|
| 装置尺寸(L×W×H) | 4,640x1,440x1,540mm | 5,160x1,735x2,273mm |
| 装置重量（约） （所含无铅焊料M705重量 约） |
2,230kg (520kg[Sn-3.0Ag-0.5Cu]) |
3,000kg (900kg[Sn-3.0Ag-0.5Cu]) |
| 轨线 | 780±20mm | 870±30mm |
| 输送速度 | 0.5-2.0m/min | 0.5-2.0m/min |
| 目标基板(W×L) | 50x100-500x600mm | 100x150-610x610mm |
| 部件高度 | ≤120mm、≥5mm | ≤100mm、≥5mm |
| 预热器单元（加热区域长度） | 1,600(400/zonex4)mm | 2,000(400/zonex5)mm |
| 焊接部（约） | 520kg(M705、Sn-3.0Ag-0.5Cu) | 900kg(M705、Sn-3.0Ag-0.5Cu) |
| N2气体供应 | - | - |
| 供气 | - | - |
| 电源 | 3phase、200V、approx. 32.5kW | 3phase、200V、approx. 72kW |
| SPF2-300N | SPF2-400N | |
|---|---|---|
| 装置尺寸(L×W×H) | 4,340x1,340x1,540mm | 4,340x1,340x1,540mm |
| 装置重量（约） （所含无铅焊料M705重量 约） |
1,910kg (390kg[Sn-3.0Ag-0.5Cu]) |
2,100kg (390kg[Sn-3.0Ag-0.5Cu]) |
| 轨线 | 780±20mm | 780±20mm |
| 输送速度 | 0.5-2.0m/min | 0.5-2.0m/min |
| 目标基板(W×L) | 50x100-300x450mm | 50x100-400x450mm |
| 部件高度 | ≤50mm、≥5mm | ≤50mm、≥5mm |
| 预热器单元（加热区域长度） | 1,600(400/zonex4)mm | 1,600(400/zonex4)mm |
| 焊接部（约） | 390kg(M705、Sn-3.0Ag-0.5Cu) | 390kg(M705、Sn-3.0Ag-0.5Cu) |
| N2气体供应 | Purity：99.999%、0.3Mpa、≥300NL/min(18m3/Hr) | Purity：99.999%、0.3Mpa、≥300NL/min(18m3/Hr) |
| 供气 | ≥0.5Mpa | ≥0.5Mpa |
| 电源 | 3phase、200V、approx. 32.9kW | 3phase、200V、approx. 32.9kW |
| SPF2-500N | SPF2-609N | |
|---|---|---|
| 装置尺寸(L×W×H) | 4,640x1,440x1,540mm | 5,160x1,735x2,273mm |
| 装置重量（约） （所含无铅焊料M705重量 约） |
2,230kg (520kg[Sn-3.0Ag-0.5Cu]) |
3,200kg (900kg M705[Sn-3.0Ag-0.5Cu]) |
| 轨线 | 780±20mm | 870±30mm |
| 输送速度 | 0.5-2.0m/min | 0.5-2.0m/min |
| 目标基板(W×L) | 50x100-500x600mm | 100x150-610x610mm |
| 部件高度 | ≤50mm、≥5mm | ≤100mm、≥5mm |
| 预热器单元（加热区域长度） | 1,600(400/zonex4)mm | 2,000(400/zonex5)mm |
| 焊接部（约） | 520kg(M705、Sn-3.0Ag-0.5Cu) | 900kg(M705、Sn-3.0Ag-0.5Cu) |
| N2气体供应 | Purity：99.999%、0.3Mpa、≥450NL/min(27m3/Hr) | Purity：99.999%、0.3Mpa、≥600NL/min(42m3/Hr) |
| 供气 | ≥0.5Mpa | ≥0.5Mpa |
| 电源 | 3phase、200V、approx. 32.9kW | 3phase、200V、approx. 72kW |
