热风减压 N2回流炉SVR-625GT-C

热风减压N2回流炉 SVR-625GTC

千住熟练掌握焊接材料特性,研发出的设计可减少空洞

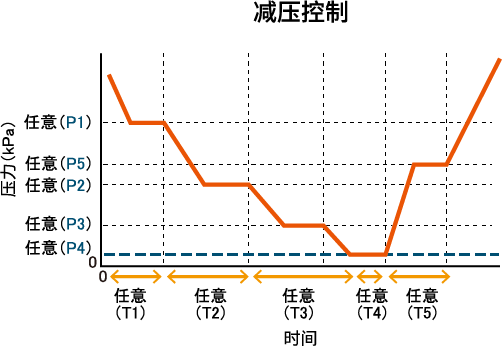

  • 减压控制结构可防飞溅,减少空洞
  • 上下交叉喷嘴的热风加热机构可实现节能化
  • 适用高温焊料(设定MAX350°C)

炉体构成

真空炉消除空洞

  • 通过控制最佳时间/真空度,减少焊料飞溅,提高输送节拍
  • 使用NRB系列,进一步减少空洞
  • 通过上下交叉喷嘴的热风加热方式可封装各种大型基板

相关链接

笔记本PC的显示屏

通过3D显示实现高可操作性

区域感应器

提高维护安全性

UPS电源

停电时可排出工件、安全停止

其他装备

  • PLC+PC控制
  • 加热部助焊剂回收机构
  • 基板掉落检测
  • 基板张数计数器
  • 氧气浓度计
  • O2自动控制机构
  • 风机分区控制(3区)
  • 曲线测定模式
  • 周计时器
  • 输送系特殊表面处理(链条、键材、链轮)
  • 信号塔
  • 宽度自动可变机构
  • 冷却冷风单元

追溯功能

张数、QR、条形码管理系统

条形码程序变更功能

自动化操作简便

其他Option装备

  • 曲径密封上下机构
  • 全体区域分区控制
  • 操作员/工程师模式
  • 语言表示(英语/中文)
  SVR-625GT-C
装置尺寸(L×W×H) 5,550×1,440×1,540mm
装置重量 2,700kg
轨线 900±20mm
输送形态 SMIC独有的输送方式
目标基板 W:100-250,L:100-300,T:0.8-3.0mm
部件高度 ≤10mm[OP:50mm]、≥10mm[OP:25mm]
加热部
(强制对流方式)
5
真空部
(红外线辐射加热)
1
冷却部 1
N2气体供应 ≥99.999%、≥0.4Mpa、600L/min
电源 200V、max. 31kW、90A、3-phase

关于“无铅”和“无卤”的定义,
无铅:根据EU RoHS规定,铅含有率在1000ppm(0.1wt%)以下为无铅。
无卤:根据IEC(International Electrotechnical Commission)61249-2-21及IPC(the Institute of Printed Circuits)4101B1规格,符合下述标准为无卤。
 氯(Cl)含有率:0.09wt%(900ppm)以下,
 溴(Br)含有率:0.09wt%(900ppm)以下,
 氯及溴含有量总量:0.15wt%(1500ppm)以下。
